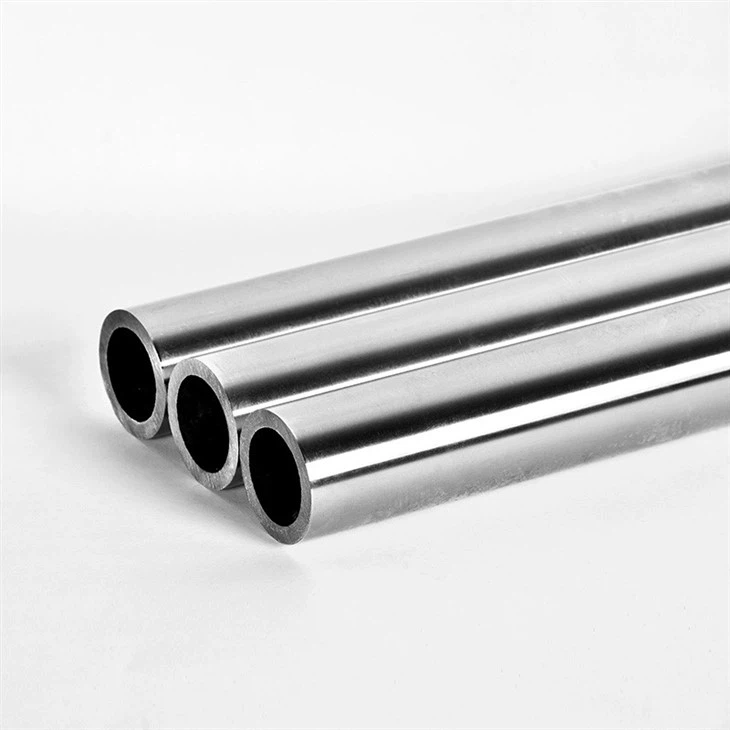

Notre arbre linéaire creux est un composant de transmission et de guidage innovant conçu pour les systèmes de mouvement linéaire-à haut rendement. Contrairement aux arbres pleins traditionnels, sa structure creuse atteint un équilibre parfait entre légèreté et rigidité structurelle, ce qui en fait un choix idéal pour les équipements où la réduction du poids et l'optimisation de l'espace sont essentielles. Il présente une excellente précision de surface, une résistance à l'usure et une résistance à la corrosion, largement applicables dans les robots d'automatisation, les machines-outils de précision, les dispositifs médicaux et les équipements liés à l'aérospatiale-. En réduisant le poids total du système, il minimise la consommation d'énergie tout en garantissant un mouvement linéaire stable et précis, prolongeant ainsi efficacement la durée de vie des composants correspondants tels que les roulements linéaires.

Points forts

Pour répondre aux divers besoins d'applications, nous proposons des services de personnalisation complets

Haute dureté et résistance à l'usure, longue durée de vie

Différent des arbres pleins traditionnels qui sont lourds mais rigides, notre arbre linéaire creux utilise une conception en section transversale optimisée. Il est beaucoup plus léger que les arbres pleins de même taille extérieure, ce qui allège la charge sur les pièces motrices telles que les moteurs et les cylindres, contribuant ainsi à économiser de l'énergie. Parallèlement, il conserve une forte résistance à la flexion-même lors de mouvements de va-et-vient-à grande vitesse--, il ne se déformera pas et ne vibrera pas, garantissant ainsi un fonctionnement stable de l'ensemble du système linéaire.

Usinage de précision

Grâce à un usinage de précision professionnel en plusieurs-étapes, notre arbre linéaire creux présente une très faible tolérance pour le diamètre extérieur et le trou intérieur, supérieure aux normes courantes de l'industrie. Il présente également une excellente rectitude et les trous intérieurs et extérieurs sont hautement coaxiaux. Lorsqu'il est associé à des roulements linéaires, il peut obtenir un ajustement presque « à jeu nul », réduisant les erreurs de mouvement et améliorant considérablement la précision de positionnement de l'équipement.

Protection de surface multicouche-

La surface de l'arbre passe par un processus de protection à deux-couches : d'abord une couche de chromage dur, puis un film de passivation. Cela rend la surface très dure, capable de résister aux rayures causées par de petits morceaux de métal. Il présente également de bonnes performances anti--corrosion, restant stable dans des environnements humides, huileux ou légèrement corrosifs chimiquement (comme les scénarios de désinfection médicale). Comparé aux arbres chromés-ordinaires, il dure beaucoup plus longtemps.

Avantages de la structure creuse

Le trou intérieur creux ne sert pas uniquement à réduire le poids-c'est un canal polyvalent-. Pour les équipements d'automatisation, vous pouvez y faire passer des câbles ou des tuyaux de lubrification, évitant ainsi les câbles externes encombrants qui affectent le mouvement et réduisant les besoins de maintenance. Dans les dispositifs médicaux, le trou intérieur lisse répond aux exigences stériles, permettant le passage d'éléments tels que des fibres optiques ou des tuyaux de liquide. Cette conception réduit les pièces externes, économise de l'espace d'installation et rend la structure de l'équipement plus compacte.

Paramètres du produit

Diamètre (mm)	Modèle (WC/WCS)	Tolérance (g6, μm)	Longueur standard (mm)	Bande durcie efficace	Poids (kg/m)
3	WC3 / WCS3	-2 ~ -8	100–6000	Inférieur ou égal à 1,0	0.06
4	WC4 / WCS4	-4 ~ -12	100–6000	Inférieur ou égal à 1,0	0.1
5	WC5 / WCS5	-4 ~ -12	100–6000	Inférieur ou égal à 1,0	0.15
6	WC6 / WCS6	-4 ~ -12	100–6000	Inférieur ou égal à 1,0	0.23
8	WC8 / WCS8	-5 ~ -14	100–6000	Supérieur ou égal à 1,0	0.4
10	WC10 / WCS10	-5 ~ -14	100–6000	Supérieur ou égal à 1,0	0.62
12	WC12 / WCS12	-6 ~ -17	100–6000	Supérieur ou égal à 1,0	0.89
13	WC13 / WCS13	-6 ~ -17	100–6000	Supérieur ou égal à 1,0	1.04
16	WC16 / WCS16	-6 ~ -17	100–6000	Supérieur ou égal à 1,5	1.58
20	WC20 / WCS20	-7 ~ -20	100–6000	Supérieur ou égal à 1,5	2.47
25	WC25 / WCS25	-7 ~ -20	100–6000	Supérieur ou égal à 1,5	3.85
30	WC30 / WCS30	-7 ~ -20	100–6000	Supérieur ou égal à 2,0	5.55
35	WC35 / WCS35	-9 ~ -25	100–6000	Supérieur ou égal à 2,0	7.55
40	WC40 / WCS40	-9 ~ -25	100–6000	Supérieur ou égal à 2,5	9.87
50	WC50 / WCS50	-9 ~ -25	100–6000	Supérieur ou égal à 2,5	15.4
60	WC60 / WCS60	-10 ~ -29	100–6000	Supérieur ou égal à 2,5	22.2
80	WC80 / WCS80	-10 ~ -29	100–6000	Supérieur ou égal à 3,0	39.5
100	WC100 / WCS100	-12 ~ -34	100–6000	Supérieur ou égal à 3,0	61.7
120	WC120 / WCS120	-12 ~ -34	100–6000	Supérieur ou égal à 3,0	88.8
150	WC150 / WCS150	-14 ~ -39	100–6000	Supérieur ou égal à 3,0	139

Remarques et usinages spéciaux

1.Longueur: Custom lengths available up to 6000mm. For lengths >6 000 mm, un service de joint-bout à bout est disponible.

2.Matériaux: acier 45#, 20CrMo, 40CrMo, etc., sur demande.

3.Gamme: Arbres linéaires de Ø5mm à Ø150mm.

CHANFREINAGE

DIAMÈTRE DE L'ARBRE RÉDUIT

RAINURES POUR ANNEAU

TROUS RADIAUX PERÇÉS ET TARAUDÉS

APPARTEMENTS SIMPLES OU MULTIPLES

TROUS COAXIAUX PERCÉS ET TARAUDÉS

VOIE CLÉ

FILETAGE

Usinage spécial pour arbre

Nous pouvons proposer différents arbres d'un diamètre de 5 mm à 150 mm, d'une longueur maximale de 600 mm.

1.Lorsque vous avez des exigences particulières en matière de longueur, nous pouvons répondre à vos exigences d'usinage avec différentes longueurs. Lorsque vous demandez une longueur supérieure à 600 mm, nous pouvons également nous connecter pour vous.

2.Lorsque vous avez des exigences particulières en matière d'usinage telles que le filetage, les trous coaxiaux percés et taraudés, les trous radiaux percés et taraudés, le diamètre d'arbre réduit, etc., nous pouvons usiner pour vous, et ces machines spéciales sont terminées après traitement thermique et ces processus sont conformes à votre produit et à votre fiche détaillée ou à imprimer pour un devis et une action rapides. Vous devriez être satisfait de nous.

Scénarios d'application

Robotique d'automatisation

Utilisé comme arbre de guidage pour les bras robotiques et les modules coulissants, réduisant le poids du bras pour améliorer la vitesse de mouvement et l'efficacité de la réponse.

Machines-outils de précision

Appliqué dans les machines de gravure CNC, les machines de découpe laser et les machines à mesurer tridimensionnelles (MMT), garantissant un mouvement linéaire de haute -précision de l'établi.

Équipement médical

Utilisé dans les robots chirurgicaux, les scanners de diagnostic et les appareils de rééducation, où la structure creuse facilite le câblage stérile et répond aux exigences strictes de résistance à la corrosion.

Emballage et logistique

Sert d'arbre de guidage pour les machines d'emballage automatiques et les bandes transporteuses, optimisant l'aménagement de l'espace grâce au trou intérieur creux pour le câblage.

Assurance qualité

Inspection complète du processus-

Chaque unité est soumise à 4 séries de tests stricts : analyse de la composition chimique des matières premières, mesure de précision dimensionnelle (à l'aide d'une machine à mesurer tridimensionnelle), test de dureté de surface (testeur de dureté Brinell) et test de résistance à la corrosion (test au brouillard salin). Tous les produits sont conformes aux normes ISO 9001 et DIN 6340.

Garantie de 12 mois

Nous offrons une période de garantie de 12 -mois. Pour les problèmes de qualité causés par des facteurs non humains (tels que le pelage du placage, l'écart dimensionnel), nous proposons un remplacement gratuit et prenons en charge les frais d'expédition.

Assistance technique

Notre équipe d'ingénierie fournit des solutions techniques personnalisées, notamment le calcul de la charge, des conseils d'installation et des conseils de maintenance. Nous proposons également une consultation en ligne 24 heures sur 24 pour résoudre les problèmes des clients en temps opportun.

Services de personnalisation

Personnalisation dimensionnelle

Diamètre extérieur personnalisé (5 mm-80 mm), diamètre intérieur (2 mm-60 mm) et longueur (50 mm-5 000 mm) selon les dessins de l'équipement.

Personnalisation des matériaux

Sélectionnez des matériaux spéciaux tels que-l'acier allié à haute température (pour les environnements de -50 à 200 degrés) ou l'acier inoxydable résistant à la corrosion (316L) pour les scénarios marins ou chimiques.

Fournissez des traitements alternatifs tels que le nickelage, le zingage ou le revêtement en téflon selon les exigences du client en matière de performances de surface.
