Introduction

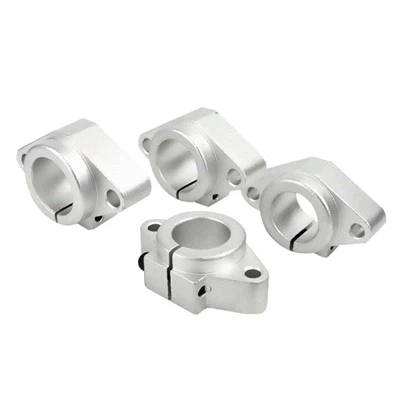

Prise en charge de SK Taft conçue pour les systèmes de mouvement linéaire de haute précision, fournissant un support stable et un positionnement précis. Fabriqué en alliage en aluminium de haute qualité avec une surface sablé et oxydée, il offre une résistance à la corrosion et une rigidité élevée, adaptée à l'automatisation industrielle, à l'impression 3D, aux machines CNC, etc.
Points forts du produit
Usinage de haute précision: SK Taft Prise en charge l'usinage de haute précision assure la rectitude et la perpendicularité de l'installation de l'arbre linéaire, avec une erreur contrôlée dans ± 0. 05mm \/ m.
Structure rigide: Structure en alliage en aluminium rigide avec des côtes renforcées prend en charge la charge axiale jusqu'à 326N et la charge radiale jusqu'à 636N.
Résistance à la corrosion et durabilité: la surface sableuse et oxydée résiste à la corrosion acide \/ alcaline, adaptée à des environnements industriels durs.
Installation flexible: trous à double vis à la base pour une installation rapide du boulon M5; Prend en charge le montage latéral et l'extension de la pince parallèle.
Informations sur le produit
Scénarios d'application
Guide d'installation
Surface propre: Assurez-vous que la surface d'installation est exempte d'impuretés pour maintenir la précision.
Bracket sécurisé: fixez la base du support à l'établi à l'aide de boulons M5.
Installez l'arbre: insérez l'arbre linéaire dans le trou intérieur du support et serrez la vis de réglage (couple inférieur ou égal à 0. 5kgf · cm) 9.
Ajuster et tester: vérifier la rectitude de l'arbre et tester la libre circulation sans obstruction.
FAQ
Q: Le support de SK SKAft peut-il être monté sur le côté?
R: Oui, les trous de montage latéraux permettent des extensions de serrage parallèles26.
Q: Comment nettoyer la surface du support?
R: Utilisez un détergent neutre et évitez les solvants acides \/ alcalins.
Q: Offrez-vous la personnalisation?
R: Oui, des tailles et des matériaux non standard sont disponibles. Contactez-nous pour plus de détails.
Q: Les différents modèles de support ont-ils la même hauteur?
R: La hauteur varie avec le diamètre de l'arbre linéaire compatible. Par exemple, le modèle SK8 se situe à 35 mm, tandis que le modèle SK25 mesure 65 mm. Des dimensions détaillées sont disponibles dans les dessins de produit
Q: Quelle est la différence de poids entre le support en acier inoxydable et son homologue en alliage en aluminium?
R: Comparé à l'alliage en aluminium
Les supports de spécifications identiques, celles en acier inoxydable sont environ 2,3 fois plus lourdes. Considérez le modèle SK25: La variante en alliage en aluminium pèse 120 g, tandis que l'acier inoxydable pèse 276 g. Sélectionnez en fonction des besoins porteurs des pièces mobiles.
Q: Est-il nécessaire de lubrifier le trou intérieur du support lors de l'installation?
R: Dans les circonstances opérationnelles standard, la lubrification n'est pas requise. Si la rugosité de surface de l'arbre linéaire dépasse Ra> {{0}}. 8 μm, appliquez une quantité minimale d'huile de lubrification à faible viscosité (comme ISO VG 32) pour diminuer le coefficient de frottement à moins de 0,15.
