Introduction

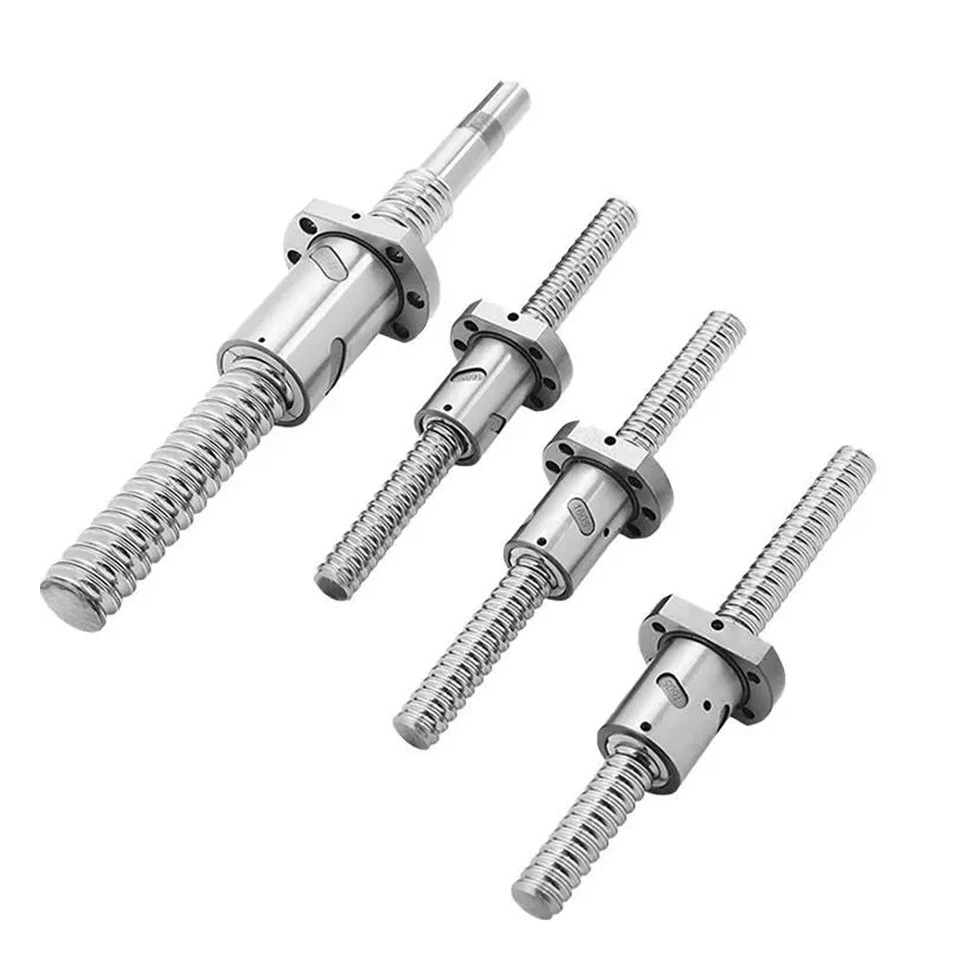

La vis à billes miniature est un composant central de la transmission mécanique de précision, conçu pour une réponse dynamique élevée et un positionnement de haute précision. Fabriqué en acier en alliage de haute qualité ou en acier inoxydable, combiné à une technologie de broyage de précision, il réalise une conversion de mouvement linéaire à faible frottement et à haute rigidité. Convient pour l'équipement médical, la fabrication de semi-conducteurs, l'aérospatiale, les robots industriels et d'autres champs, il propose P 0- P5 PRÉCISION (JIS C 0- C7) avec la plage de plomb de 1-10 mm et le diamètre de l'arbre des exigences de positionnement au niveau du micron.
Points forts du produit
1. Transmission ultra-précision
La conception de la rainure à arc double circulaire avec un angle de contact de 45 degrés assure une distribution de charge uniforme, atteignant la précision de positionnement de ± 0. 005 mm \/ 300 mm (niveau P2).
La rugosité de surface a été inférieure ou égale à 0. 2μm réduit la résistance au roulement, avec une efficacité de transmission supérieure ou égale à 95%.
2. Performance dynamique élevée
Charge axiale maximale jusqu'à 30Kn (modèle φ25 mm), prenant en charge le mouvement alternatif à grande vitesse (jusqu'à 60 m \/ min).
La conception de préchargement élimine la clairance axiale, augmentant la rigidité de 30% pour les applications à haute accélération.
3. Longévité et fiabilité
Le processus d'extinction de vide assure la dureté HRC 58-62, avec une durée de vie supérieure ou égale à 20, 000} sous une charge nominale.
Structure étanche à la poussière scellée en option (protection IP65) pour les environnements durs20.
4. Conception compacte
Le volume de noix réduit de 40% (par rapport aux modèles traditionnels) pour l'installation d'économie d'espace.
Lead personnalisable (1-10 mm), les types d'extrémité d'arbre (Keyway \/ Spline) et les matériaux spéciaux (revêtement en acier inoxydable \/ céramique).
Paramètres de spécification
Scénarios d'application
Services de personnalisation
1. plomb et dimensions
Lead personnalisable (1-10 mm), le diamètre de l'arbre (6-25 mm) et une course effective (moins ou égale à 2, 000 mm).
2. Types de montage
Conceptions de couvertures à la bride, carrée et à l'épreuve des poussières disponibles pour diverses exigences d'installation.
3. Adaptation spéciale de l'environnement
Cleanroom (ISO classe 4), vide (10⁻⁶ MBAR) et conceptions à haute température (200 degrés).
Cas typiques
1. Tesla Optimus Gen3 Main habile
φ4 mm Les vis à billes miniatures activent 17 degrés de liberté avec ± 0. 02mm Précision de positionnement
2. Équipement d'inspection de plaquette semi-conducteur
Associé à des systèmes de mesure optiques pour le contrôle de déplacement au niveau du nanomètre dans la détection des défauts de la plaquette.
Informations d'achat
Délai de livraison standard: 5-15 Days de travail
Délai de livraison personnalisé: 20-30 Journées de travail (selon la complexité)
Service après-vente: 12- Garantie du mois avec un support technique gratuit et des conseils de sélection.
